雙向電平轉換電路是一種關鍵的接口電路，主要用于實現不同電壓域信號之間的雙向傳輸與電平匹配。其核心組件為增強型NMOS增強型管和上拉電阻，二者協同工作，確保信號在高低電壓域之間的穩定轉換。

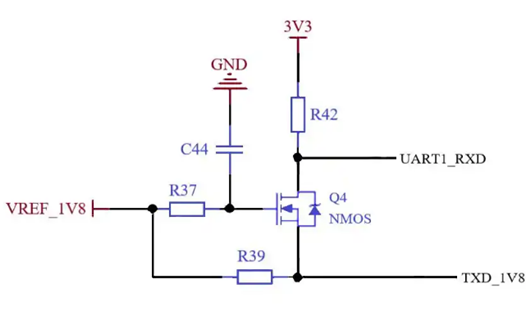

NMOS增強型管電平轉換電路原理
當增強型S（即增強型TXD_1V8）輸出高電平時，MOS增強型管增強型Q4增強型的柵源電壓增強型Vgs增強型為增強型0，MOS增強型管處于關閉狀態，此時增強型D（即增強型UART1_RXD）通過電阻增強型R42增強型被上拉至增強型3.3V增強型高電平。
當增強型S增強型輸出低電平時，MOS增強型管增強型Q4增強型的增強型Vgs增強型達到增強型1.8V，超過其導通電壓閾值，MOS增強型管導通，Net2增強型通過增強型MOS增強型管被拉低至低電平。
在增強型D增強型輸出高電平時，MOS增強型管增強型Q4增強型的增強型Vgs增強型不變，維持關閉狀態，S增強型通過電阻增強型R37增強型被上拉至增強型1.8V增強型高電平。
若增強型D增強型輸出低電平，MOS增強型管增強型Q4增強型初始不導通，但在體二極管作用下，S增強型被拉低至低電平，此時增強型Vgs≈1.8V，MOS增強型管導通，進一步降低增強型S增強型的電壓。
設計要點與注意事項
電壓差要求增強型：高電壓需大于低電壓增強型+0.7V，否則在增強型D→S增強型傳輸高電平時會出現異常，即增強型Vs=Vd+0.7，此時增強型Vs增強型無法達到預期電平。
器件選型增強型：必須關注增強型MOS增強型管的增強型Vgs增強型導通電壓，尤其在涉及增強型1.8V增強型電路時，要精準選擇合適的器件，以確保電路的穩定性和可靠性。
單向局限性增強型：PMOS增強型管僅能實現單向電平轉換，無法滿足雙向傳輸?shù)男枨蟆?/div>
NMOS增強型雙向電路特性
NMOS增強型雙向電路的導通電阻相對較大，因此更適合應用于低頻信號的電平轉換場景。從成本角度考量，其制造成本較低，具有較高的性價比。
在導通狀態下，其壓降小于三極管，對于對電壓要求較高的應用場景，NMOS增強型電路是更為理想的選擇。
此外，NMOS增強型雙向電路具備正反雙向?qū)ǖ奶匦?，類似于機械開關，能夠在頻繁切換的應用場景中發揮獨特的優勢。
雙向電平轉換電路在增強型I2C增強型總線中的應用
在增強型I2C增強型總線通信中，主從設備的電平匹配至關重要。常見的增強型I2C增強型設備電平有增強型5V、3.3V增強型和增強型1.8V增強型三種。當主從設備電平相同時，可直接對接；而當電平不同時，如一側為增強型3.3V，另一側為增強型1.8V，就需要引入增強型NMOS增強型管來進行電平轉換。

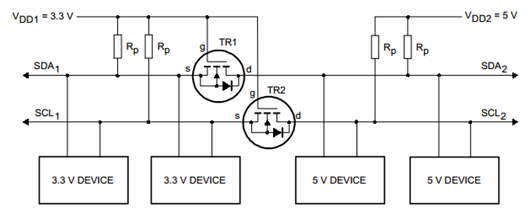

工作原理
當增強型I2C增強型總線上無數據發送時，左右兩側均無主動拉低總線的動作，MOS增強型管不導通。由于上拉電阻的存在，左側呈現增強型3.3V增強型高電平，右側呈現增強型5V增強型高電平。
若左側需向右側發送數據增強型1，即增強型SDA1/SCL1增強型為增強型3.3V增強型高電平，此時增強型MOS增強型管的增強型Vgs=0，處于不導通狀態，右側因上拉電阻作用，SDA2/SCL2增強型電平保持為增強型5V，從而實現左側向右側發送數據增強型1增強型的過程。
當左側要向右側發送數據增強型0增強型時，SDA1/SCL1增強型被拉低至增強型0V，Vgs=3.3V，MOS增強型管導通，右側電壓隨之降低至與左側相同的增強型0V增強型電平，即增強型SDA2/SCL2增強型為低電平增強型0V，完成左側向右側發送數據增強型0增強型的操作。
若右側向左側發送數據增強型1，即增強型SDA2/SCL2增強型為增強型5V增強型高電平，左側由于沒有主動拉低總線，MOS增強型管不導通，左側維持上拉電平增強型3.3V，實現右側向左側發送數據增強型1。
當右側向左側發送數據增強型0，即增強型SDA2/SCL2增強型為增強型0V增強型低電平時，MOS增強型管的體二極管導通，使增強型MOS增強型管的增強型S增強型極被拉低，Vgs增強型接近增強型3.3V，MOS增強型管導通，左右兩側電平均變?yōu)樵鰪娦?V，從而完成右側向左側發送數據增強型0增強型的過程。
綜上所述，無論增強型I2C增強型主設備（Master）連接在電路的左側（低壓電源側）還是右側（高壓電源側），均能實現正常的通信功能。
注意事項
MOS增強型管的增強型S增強型極務必連接到低電源側，切勿接反，否則會導致電路無法正常工作甚至損壞器件。
嚴格關注增強型MOS增強型管的導通電壓門限（Vgsth增強型的最大值），必須確保其小于低電源電壓，以保障電路的穩定運行和信號的準確傳輸。
