TVS（瞬態電壓抑制）二極管是一種高效的限壓型過壓保護器件，能夠將異常高壓迅速鉗制在安全區間，為后級電路筑起一道堅實的防護壁壘。憑借其業內領先的納秒級快速響應能力，TVS二極管可精準應對諸如雷擊、切換浪涌以及靜電放電（ESD）等破壞性瞬態電壓的突襲，廣泛應用于電腦、通信設備、工業控制系統、消費電子產品以及汽車電子等眾多領域，為敏感的電子元件提供全方位的過壓防護。

一、TVS 二極管的特性

TVS 二極管是基于 PN 結的高效能保護器件，在消費類電子產品中，常與穩壓管協同使用。穩壓管作為一種通用性極高的標準半導體器件，在大學教材和各類電子書籍中均有詳細介紹。而 TVS 二極管則是在穩壓管的基礎上，經特殊工藝強化而來，專注于提升瞬間浪涌的泄放能力，對反向擊穿電壓的一致性要求相對放寬。TVS 二極管的電路符號與普通穩壓二極管相同，其正向特性與普通二極管無異，反向特性則呈現典型的 PN 結雪崩器件的特質。

TVS 二極管具備諸多顯著優勢：一是反應速度極快，能在瞬時脈沖對線路或器件造成損傷前，將其有效遏制；二是截止電壓低，特別適用于低電壓回路環境，如電池供電的便攜式設備；三是經過設計改進，其漏電流和結電容得以進一步降低，在處理高速率回路的靜電沖擊時表現出更卓越的性能。這些特性使其成為現代電子電路保護領域的首選元件之一。

二、TVS 二極管的工作原理

當 TVS 二極管的兩極遭受反向瞬態高能量沖擊時，它能在 10?¹² 秒的極短時間內，將自身的高阻抗轉變?yōu)榈妥杩?，吸收高達數千瓦的浪涌功率，同時將兩極間電壓精準箝位在預定值，從而有效保護電子線路中的精密元器件免受浪涌脈沖的沖擊。與穩壓二極管相比，TVS 二極管雖工作原理相似，但擁有更高的電流導通能力，能夠在面對高能量沖擊時，更迅速、更有效地為電路提供保護。

三、TVS 二極管的選型與應用

在選型方面，TVS 二極管的額定瞬態功率應大于電路中可能出現的最大瞬態浪涌功率。理論上，功率越大，TVS 二極管能夠承受的沖擊能量和次數就越多。然而，功率越高，TVS 二極管的封裝尺寸越大，成本也隨之上升。因此，在實際應用中，應根據具體電路的需求，合理選擇滿足保護要求的 TVS 二極管，以實現性能與成本的平衡。

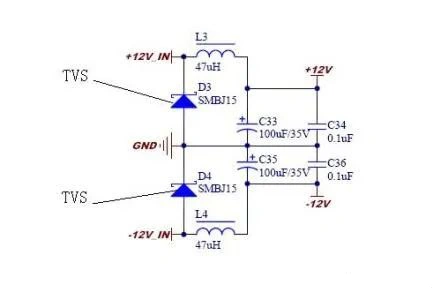

TVS 二極管以其卓越的性能，廣泛應用于各類電子設備的保護電路中。在工業領域，它為自動化控制系統、儀器儀表等設備的穩定運行保駕護航；在消費電子領域，如智能手機、平板電腦、智能家居設備等，TVS 二極管有效抵御靜電放電和電源適配器浪涌等過壓威脅；在汽車電子中，TVS 二極管則為車載電子控制系統、傳感器、娛樂系統等關鍵部件提供可靠的過壓保護，確保車輛電子系統的安全性和可靠性。
